Zur Datenerfassung benötige ich eine Software, welche unter Linux das Tektronix Oszilloskop TDS 220 auslesen kann.

Hier ist es also:

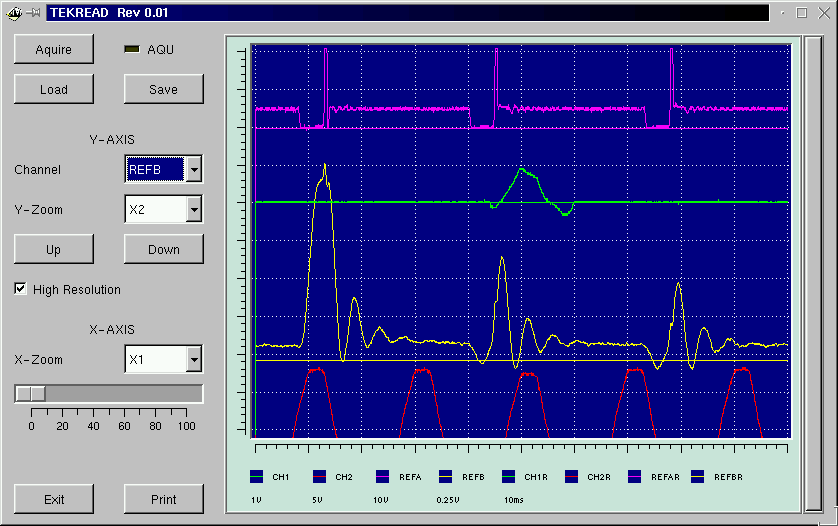

Dieses Script ist in der Lage, das TDS210 / TDS220 auszulesen, die Meßwerte darzustellen und abzuspeichern.

With this script you can readout your TDS 210 / TDS 220 and display the data on your PC or save the data on the hard drive.

Das Script ist für SampLin Rev. 1.5.0 geschrieben. Man kann SampLin auf der Homepage von Samuel Kvasnica beziehen.
You need SampLin Rev. 1.5.0 to run my script file.

Download here:

Download TekRead Rev.1.01: Written for SampLin Rev. 1.3.1
Download TekRead Rev.1.02: Written for SampLin Rev. 1.5.0 / With better HiRes Functionality

Bevor man TekRead startet, muß noch SampLin gestartet werden und ein Device konfiguriert werden.

Device TEKPORT:

Device	/dev/ttyS0 oder /dev/ttyS1
Type	Serial
Endian	Little
Delay [µs]	50000
Net Timeout [s]	10
EOS [hex]	0x0d
	Read + Write enable
Baudrate	9600
Data bits	8
Stop bits	2
Parity	none

Es ist wichtig, auf die serielle Schnittstelle zugriff zu haben. Diese muß ggf. freigegeben werden, z.B. mit

hostname:~ # chmod 666 /dev/ttyS1

Oder man startet SampLin als root.

Das Script tekread.sb muß unter ~/SampLin/Scripts gesichert werden.
Der Demo Datensatz File001.*.dat gehört in das Verzeichnis, von welchem aus SampLin gestartet wird.
Wenn es bei der Datenübertragung Probleme gibt, muß im Script möglicher Weise die Variable WAITTIME angepaßt werden.

Einstellungen am TEK:

Baudrate	9600
Flußsteuer.	Hard flag
EOL String	CR/LF
Parität	keine

Ablage der Dateien:

Jeder Trace wird unter einen eigenen File abgelegt (z.B. File001.CH1.dat). In diesen Dateien sind die Meßwerte im Bereich von 0(unten) bis 255 (oben) abgelegt.
Die .header.dat - Datei enthält Information zu den Einstellungen vom Oszilloskop:

1.    Zeile: Horizontalabtastung CH1      [Sekunden/Digit]
2.    Zeile: Horizontalabtastung CH2      [Sekunden/Digit]
3.    Zeile: Horizontalabtastung MATH [Sekunden/Digit]
4.    Zeile: Horizontalabtastung REFA   [Sekunden/Digit]
5.    Zeile: Horizontalabtastung REFB    [Sekunden/Digit]
6.    Zeile: Vertikalverstärkung CH1       [Volt/Digit]
7.    Zeile: Vertikalverstärkung CH2       [Volt/Digit]
8.    Zeile: Vertikalverstärkung MATH [Volt/Digit]
9.    Zeile: Vertikalverstärkung REFA    [Volt/Digit]
10. Zeile: Vertikalverstärkung REFB     [Volt/Digit]
11. Zeile: Vertikaler Offset        CH1       [Digit]
12. Zeile: Vertikaler Offset        CH2       [Digit]
13. Zeile: Vertikaler Offset        MATH [Digit]
14. Zeile: Vertikaler Offset        REFA    [Digit]
15. Zeile: Vertikaler Offset        REFB     [Digit]

Die Zeilen 16 - 20 geben an, ob der entsprechende Kanal gültige Daten besitzt:

1: Gültige Daten vorhanden
0: Es gibt keinen Trace für diesen Kanal

Bekannte Schwächen:

Noch keine Sicherheitsabfrage beim Öffnen von Dateien Implementiert.
Leider funktioniert TekRead noch nicht mit 19200 Baud. Das TDS220 überhört bei dieser Baudrate manche Kommandos. Vermutlich muß zwischen jedem einzelnen Zeichen noch ein Delay eingefügt werden.
Spitzenwert (Peak Detect) Erfassung wird noch nicht unterstützt.

Und wenn's nicht funktioniert?

Bei der Datenerfassung kommt folgende Fehlermeldung:

<tekread.sb> Warning in line 457: Error reading device TEKPORT.
Done

Hmm...
Es kommt keine Kommunikation zu Stande.
Mögliche Ursachen:

Keine korrekte Verbindung, TDS220 nicht empfangsbereit
Falsches Kabel (man braucht ein vollständiges Null-Modemkabel)
Falsche Konfiguration von TEKPORT oder dem TDS220
RS232 Port defekt (hoffentlich nicht!)
Probleme mit dem seriellen Treiber
Timing Probleme bei der Kommunikation

Lösungsweg:

Geht die Schnittstelle? : Serielle Maus oder anderes anstecken und testen.
Kommunikation von Hand testen:
- Verbindung mit dem Tek herstellen
- xminicom starten und konfigurieren: 9600 Baud, ... Hardware Handshake
- Ein beliebiges Kommando eingeben, z.B. WFMP:XIN? (Das Kommando muß "blind" eingegeben werden; es erfolgt kein Echo
- Nach Drücken von Return sollte sich das Tek melden
Wenn sich das Tek meldet, so liegt möglicher Weise ein Timing Problem vor.
- Variable DELAYTIME im Script erhöhen
- Delay [µs] im Device TEKPORT erhöhen
Meldet sich das Tek nicht, Hardwareflußsteuerung im xminicom deaktivieren
- wenn es jetzt klappt, muß ein anderes Kabel verwendet werden.
Geht es immer noch nicht, dann Kabel vom Tek abziehen, und am losen Kabelende Pin 2 + 3 verbinden.
- Jetzt sollte jedes eingegebene Zeichen auf dem Terminal erscheinen
Natürlich kann das Oszi selbst zum Beobachten vom Datenverkehr herangezogen werden

Sicherlich kann man TekRead noch weiter verbessern !
Für Fragen / Verbesserungsvorschläge kann man sich an mich unter Alexander.Lichte@5sl.org wenden.
